FX系列PLC的主控及主控复位指令

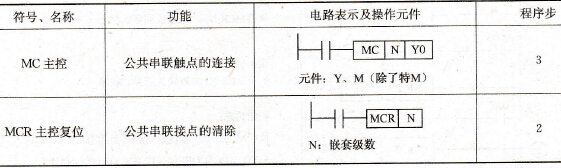

    主控及主控复位指令如表3.9所示。    表3.9    主控及主控复位指令
    指令说明：    1) MC指令的输入触点断开时，在MC和MCR之内的积算定时器、计数器、用SET/RST指令驱动的元件保持其之前的状态不变。非积算定时器和斗数器，用OUT指令驱动的元件将复位。    2) MC指令后，母线移至MC触点之后，返回键必须用MCR。    3)使用不同的Y、M元件号，可多次使用MC指令，但是若用同一软元件号就与OUT指令一样成为双线圈输出。    4)在MC指令内再使用MC指令时，嵌套级N的编号就顺次增大。

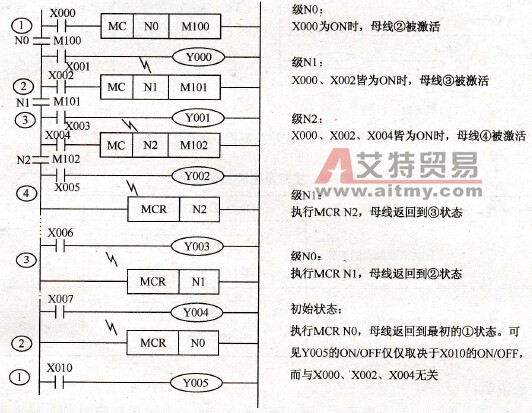

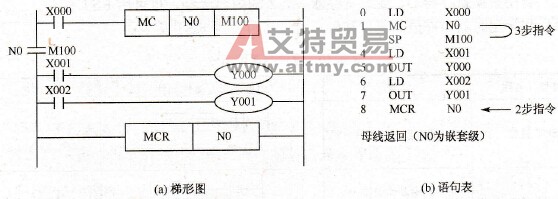

    图3.12    主控指令举例之一    编程举例    例3.10主控指令无嵌套级的编程(见图3.12)。    在没有嵌套结构时，通用N0编程。N0的使用次数没有限制。有嵌套结构时，嵌套级N的地址号增大，即N0，N1，N2……N7。    例3.11主控触点嵌套实例（见图3.13）。
    图3.13    主控指令举例之二
