FX2系列PLC的循环右移指令

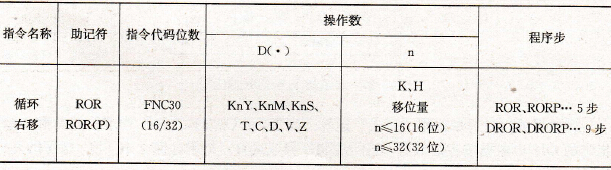

    该指令的助记符、指令代码、操作数和程序步如表5.30所示。    表5.30    循环右移指令要素
    循环右移指令可以使16位数据、32位数据向右循环移位“n”位。    循环右移指令的梯形图如图5. 39所示。当X0由OFF→ON时，[D]内各位数据向右移n位，最后一次从最低位移出的状态也存储于进位标志M8022中。其工作过程如图5. 41所示。
    图5. 39    循环右移指令ROR的应用
    图5.40    循环左移指令ROL的应用
    图5. 41    循环右移指令ROR的工作过程    用连续指令执行时，循环移位操作每个周期执行一次。    在指定位软元件的场合下，只有K4（16位指令）或K8 (32位指令)有效。    上面解释16位指令的ROR的执行情况也适用于32位的指令。
