FX2系列PLC的加法指令

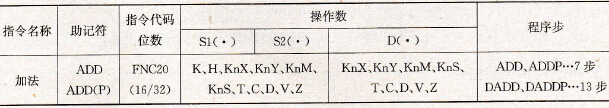

    该指令的助记符、指令代码、操作数和程序步如表5. 20所示。    表5.20    加法指令要素
    加法指令ADD的应用如图5.28和图5.29所示。    ADD加法指令是将指定的源元件中的二进制数相加，结果送到指定的目标元件中去。每个数据的最高位作为符号位（0为正，1为负）。运算总是代数运算，如：    5+（-8）= -3
    图5.28    加法指令ADD的应用之一
    图5.29    加法指令ADD的应用之二    ADD加法指令有3个常用标志。M8020为零标志，M8021为借位标志，M8022为进位标志。如果运算结果为o，则零标志位M8020置1。如果运算结果超过32767 (16位运算)或2147483647 (32位运算)，则进位标志位M8022置1。如果运算结果小于32767（16位运算）或2147483647（32位运算），则借位标志M8021置1。在32位运算中，用到字元件时，被指定的字元件是低16位元件，而其下一个元件即为高16位元件。为了避免重复使用某些元件，建议指定操作元件时用偶数元件号。    源和目标可以用相同的元件号，若源和目标元件号相同而且采用连续执行的ADD/(D) ADD指令时，加法的结果在每个扫描周期都会改变。应用如图5.29所示。    图5.29所示程序，每当X0从OFF变为ON时，D0的数据加1。这与INC (P)指令的执行结果相似。其不同之处在于用ADD指令时，零、借位、进位标志将按前述方法置位。
