FX2系列PLC的FIFO读出指令

来源：艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数和程序步如表 5. 39 所示。表 5.39 FIFO 读出指令要素 FIFO 读出指令的应用如图 5.57 所示。图 5. 57 FIFO 读出指令的应用 SFRD 指令是先进先出控制的数据

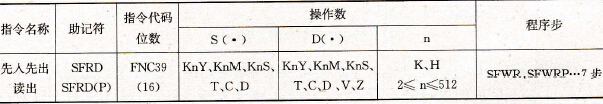

    该指令的助记符、指令代码、操作数和程序步如表5. 39所示。    表5.39    FIFO读出指令要素
    FIFO读出指令的应用如图5.57所示。
    图5. 57   FIFO读出指令的应用    SFRD指令是先进先出控制的数据读出指令，梯形图如图5.57所示，其工作过程如图5. 58所示。当X1由OFF→ON时，将D1的数据传送到D20内，与此同时，指针D0的内容减1，D2～D9的数据向右移。当X0再由OFF→ON时，即原D2中的内容传送到D20内，D1的内容再减1。以此类推，数据总是从D1读出。当D1的内容为0，则上述操作不再执行，零标志M8020动作。执行本指令的过程中，D9的数据保持不变。
FIFO读出指令的工作过程     图5.58    FIFO读出指令的工作过程    若是连续指令执行时，则在各个扫描周期按顺序向右移位传送执行。
