FX2系列PLC的求BIN码指令

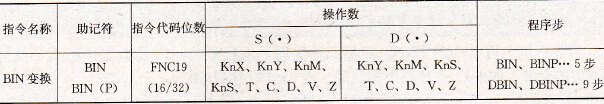

    该指令的助记符、指令代码、操作数和程序步如表5.19所示。    求BIN码指令的应用如图5.27所示。    表5.19    求BIN码指令要素

    图5.27    求BIN码指令的应用    该指令功能是将源元件中的BCD数据转换成二进制数据再送到目标元件中。    BIN指令用于将从BCD数字开关串的设定值输入PC中。如果源元件中的数据不是BCD码的，就会出错，M8067接通，不执行指令。但在这种情况下M8086（操作错误锁存）不接通。    常数K不能作为本指令的操作元件，因为在任何处理之前它会被转换成二进制数。
