FX2系列PLC的FIFO写入指令

来源：艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数、程序步如表 5. 38 所示。表 5. 38 FIFO 写入指令要素 FIFO 写入指令应用如图 5.55 所示。图 5. 55 FIFO 写入指令的应用 SFWR 指令是先进先出控制的数据写

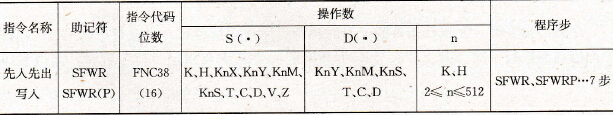

    该指令的助记符、指令代码、操作数、程序步如表5. 38所示。    表5. 38    FIFO写入指令要素
    FIFO写入指令应用如图5.55所示。
FIFO写入指令的应用     图5. 55    FIFO写入指令的应用    SFWR指令是先进先出控制的数据写入指令，梯形图如图5.55所示，其工作过程如图5. 56所示。当X0由OFF→ON时，将[S.]所指定的D0的数据存储在D2内，[D.]所指定的指针D1的内容成为1。若改变了D0的数据，当X0再由OFF→ON时，又将D0的数据存储在D3中，D1的内容成为2。依此类推，源D0中的数据依次写入寄存器。
FIFO写入指令的工作过程     图5. 56    FIFO写入指令的工作过程    数据从最右边的寄存器开始顺次存入，源数据写入的次数（指针）存D1。当D1的内容达到“n-1”后。上述处理不再执行，进位标志M8022置1。    若是连续指令执行时，则在各个扫描周期按顺序执行。
