FX2系列PLC的字左移指令

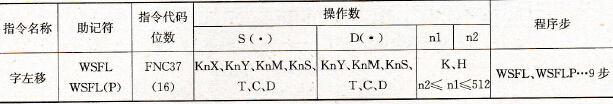

    该指令的助记符、指令代码、操作数和程序步如表5. 37所示。    表5. 37    字左移指令要素
    字左移指令的应用如图5. 53所示。
    图5. 53    字左移指令的应用    字左移指令是对[D]所指定的n1位字的字元件进行[S]所指定的n2位字的左移，由n1指定字元件长度，n2指定移位字数(n2≤n1≤512)。梯形图如图5.53所示，其工作过程如图5. 54所示。当X1由OFF→ON时，[D]内(D25～D10) 16字各位数据连同[S]内(D3～D0)4字数据向左移4位，(D3～D0)4字数据从[D]低位端移入，(D25～D22)4位数据从[D]高位端移出（溢出）。当X0再次从OFF→ON时，(D3～D0)4位数据再次从[D]低位端移入，当前(D25～D22)4位数据从[D]高位端溢出。依此类推。
    图5. 54    字左移指令的工作过程    用脉冲指令时，在执行条件的上升时执行。用连续指令时，当执行条件ON，则每个扫描周期执行一次。由[S.]、[D.]指定的元件若需要指定“位”数时，其位数应相同。
