FX2系列PLC的数据交换指令

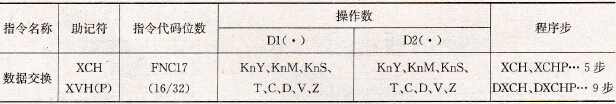

    该指令的助记符、指令代码、操作数和程序步如表5.17所示。    数据交换指令XCH的应用如图5.24所示。    表5.17    数据交换指令要素

    图5.24    数据交换指令XCH的应用    数据在指定的目标元件之间进行交换。
    当特殊继电器M8160接通，目标元件为同一地址号时，16位数据进行高8位与低8位的交换。如果是32位指令亦相同。在M8160接通D1(·)与D2(·)的元件地址号不同时，错误标志M8067接通，不执行指令。该扩展功能与FNC147 (SWAP)指令是同一动作，通常采用FNC147 (SWAP)，如图5.25所示。
    图5.25    数据交换扩展功能
