FX2系列PLC的位左移指令

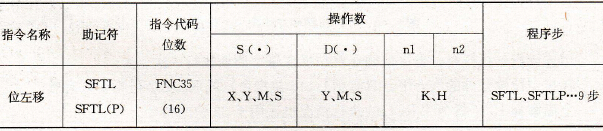

    该指令的助记符、指令代码、操作数和程序步如表5. 35所示。    表5. 35    位左移指令要素
    位左移指令是对n1位[D]所指定的位元件进行n2位[S]所指定位元件的位左移，其梯形图如图5. 48所示，其工作过程如图5.50所示。当X10由OFF→ON时，[D]内(M0～M15)各位数据连同[S]内(X3～X0)4位数据向左移4位，(X3～X0)4位数据从[D]低位端移入，(M15～M12)4位数据从[D]高位端移出（溢出）。当X10再次从OFF→ON时，(X3～X0)4位数据再次从[D]低位端移入，当前(M15～M12)4位数据从[D]高位端溢出，依此类推。    用脉冲执行型指令时，指令执行取决于X10由OFF→ON变化。而用连续指令执行时，移位操作是每个扫描周期执行一次，使用指令时必须注意。
    图5. 50    位左移指令工作过程
