FX2系列PLC的带进位循环左移指令

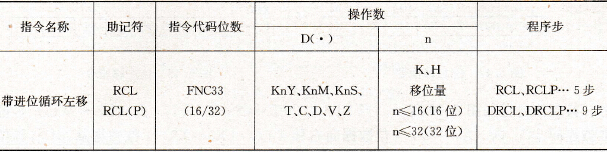

    该指令的助记符、指令代码、操作数和程序步如表5. 33所示。    表5. 33    带进位循环左移指令要素
    带进位循环左移指令可以使16位数据、32位数据连同进位一起向右循环移位“n”位。    如果M8022在执行循环指令前接通，则循环中的进位标志被送到目标。    带进位循环左移指令RCL的梯形图如图5.44所示。当X0由OFF→ON时，[D]内各位数据向左移n位，最后一次从最低位移出的状态也存储于进位标志M8022中。其工作过程如图5. 46所示。

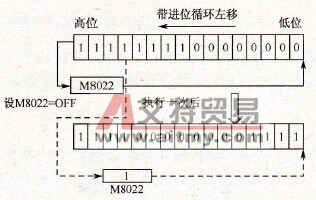

    图5. 46    带进位循环左移指令工作过程    用连续指令执行时，带进位循环移位操作每个周期执行一次。    在指定位软元件的场合下，只有K4（16位指令）或K8 (32位指令)有效。    上面解释16位指令的RCL的执行情况也适用于32位的指令。
