FX2系列PLC的除法指令

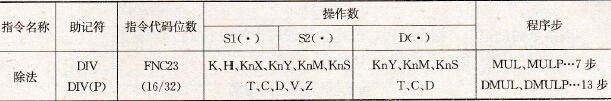

    该指令的助记符、指令代码、操作数和程序步如表5.23所示。    除法指令DIV的应用如图5.32所示。    表5. 23    除法指令要素

    图5. 32    除法指令DIV的应用    DIV除法指令是将指定的源元件中的二进制数相除，[S1]为被除数，[S2]为除数，商送到指定的目标元件[D]中去，余数送到[D]的下一个目标元件。它分16位和32位两种情况。    当为16位运算时。执行条件X0南OFF→ON时，[D0]→[D2]→[D4]。当[D0]=19，[D2]=3时，[D4] =6，LD5]=1。V和Z不能用于[D]中。    当为32位运算时，执行条件X0由OFF→ON时，[D1、D0]÷[D3、D2]。商在[D5、D4]，余数在[D7、D6]中。V和Z不能用于[D]中。    除数为0时，有运算错误，不执行指令。若[D]指定位元件，则得不到余数。    商和余数的最高位是符号位。被除数或余数中有一个为负数时，商为负数。被除数为负数时，余数为负数。
