FX2系列PLC的移位传送指令

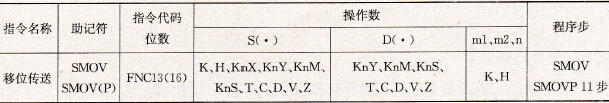

    该指令的助记符、指令代码、操作数和程序步如表5.13所示。    表5.13    移位传送指令要素
    移位传送指令应用如图5. 16所示。    移位传送指令的功能是将[S.]第m1位开始的m2个数移位到[D]的第n个位置，m1、m2、n=1～4。    图5. 16所示的工作过程如图5.17所示：首先源数据（二进制）被转换成BCD码，然后将BCD码移位传送。源数据BCD码右起第4位(m1=4)开始的2位(m2=2)移到目标的第3位（n=3）和第2位。然后目标中的BCD码自动转换为二进制码。目标中的第1和第4位不受移位传送指令的影响。    BCD码值超过9999时出错。
    图5.16    移位传送指令SMOV的应用

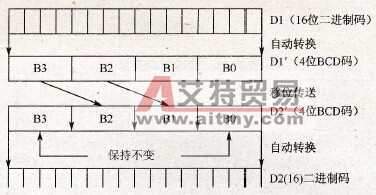

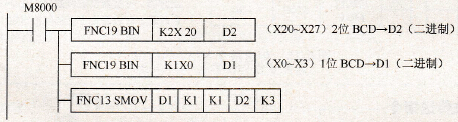

    图5.17    移位传送指令的工作过程    图5.18所示是数据组合的一个实例，从接在分开的接线端子上的三个数字开关来的输入组合成数据输入。D1的一位BCD码数移送到D2的第3位上，然后自动转换成二进制数。
    图5.18    数据组合实例    从上述操作知，三位数字开关上的数字输入组合起来以二进制数形式存储在D2中。
