FX2系列PLC的带进位循环右移指令

来源：艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数和程序步如表 5. 32 所示。表 5. 32 带进位循环右移指令要素带进位循环右移指令应用如图 5. 43 和图 5.44 所示。图 5. 43 带进位循环右移指令 RCR 的应

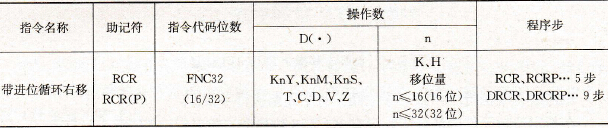

    该指令的助记符、指令代码、操作数和程序步如表5. 32所示。    表5. 32    带进位循环右移指令要素
    带进位循环右移指令应用如图5. 43和图5.44所示。
带进位循环右移指令RCR的应用     图5. 43    带进位循环右移指令RCR的应用
带进位循环左移指令RCL的应用     图5.44    带进位循环左移指令RCL的应用    带进位循环右移指令可以使16位数据、32位数据连同进位一起向右循环移位“n”位。    如果M8022在执行循环指令前接通，则循环中的进位标志被送到目标。    带进位循环右移指令的梯形图如图5. 43所示。当X0由OFF→ON时，[D]内各位数据向右移n位，最后一次从最低位移出的状态也存储于进位标志M8022中。其工作过程如图5. 45所示。

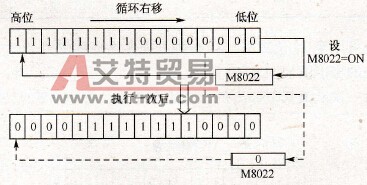

带进位循环右移指令工作过程     图5. 45    带进位循环右移指令工作过程    用连续指令执行时，带进位循环移位操作每个周期执行一次。    在指定位软元件的场合下，只有K4（16位指令）或K8 (32位指令)有效。    上面解释16位指令RCR的执行情况也适用于32位的指令。
