FX2系列PLC的比较指令

来源:艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数和程序步如表 5.10 所示。 表 5. 10 比较指令要素 比较指令 CMP 是将源操作数 [S1] 和 [S2] 的数据进行比较,结果送到目标操作数 [D] 中。在这里源数据作

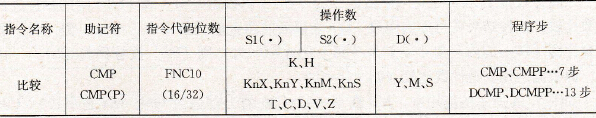

     该指令的助记符、指令代码、操作数和程序步如表5.10所示。    5. 10    比较指令要素
比较指令要素
    比较指令CMP是将源操作数[S1][S2]的数据进行比较,结果送到目标操作数[D]中。在这里源数据作代数比较(如-10<2),且所有源数据均作为二进制数值处理。    如图5.13所示的程序中,M0M1M2根据比较的结果动作。K100>C20的当前值时,M0接通。K100=C20的当前值时,M1接通。K100<C20的当前值时,M2接通。当执行条件X0=OFFCMP指令不执行,M0M1M2的状态保持不变。
比较指令CMP的应用
    5.13    比较指令CMP的应用
