FX2系列PLC的十键输入指令

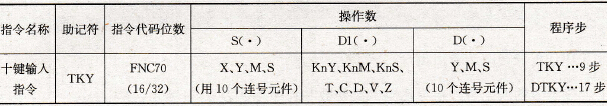

    该指令的助记符、指令代码、操作数和程序步如表5. 60所示。    表5. 60    十键输入指令要素
    十键输入指令应用如图5. 90和图5.91所示。

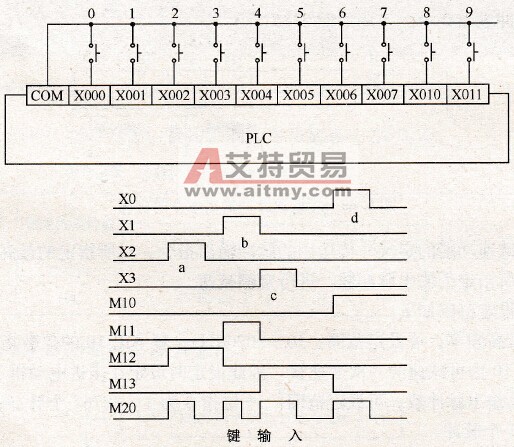

    图5. 90    十键输入指令应用一
    图5. 91   十键输入指令应用二    十键输入指令是用10个按键输入十进制数的功能指令。    图中[S．]指定输入元件。[D1．]指定存储元件。[D2．]指定读出元件。    用按钮写入数的指令，以X0为输入首元件作数字键(0～9)的例子。以a、b、c、d的顺序按数字键，则D0中存入数据2130。若送入的数据大于9999，则高位数溢出并丢失（数据以二进制码形式存于D0）。    本指令中操作数(D2)各元件的动作可用于输入相关的功能设计。比如，本例中M20可作为计数脉冲，记录键按下的次数，当数值大于4时发出提醒重新置数信号，并将相关存储单元清零。    用(D) TKY指令时，D1和D2组对使用，大于99999999的数据溢出。当X2按下后，M12置1并保持至另一键被按下，其他键亦一样。    M10～M19的动作对应于X0～X19。任一键被按下，键信号M20置1直到该键放开。当两个或更多的键被按下，则首先按下的键有效。X30变为OFF时，D0中数据保持不变。但M10～M20全部变为OFF。本指令只能使用1次。
