FX2系列PLC的可调速脉冲输出指令

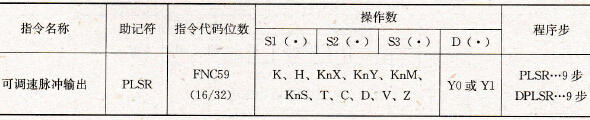

    该指令的助记符、指令代码、操作数和程序步如表5. 59所示。    表5. 59    可调速脉冲输出指令要素

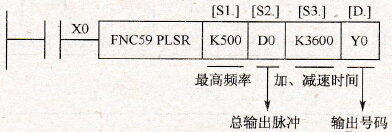

    可调速脉冲输出指令的应用如图5. 89所示。
    图5. 89    可调速脉冲输出指令的应用    带加速、减速功能的定尺寸传送用的脉冲输出指令。对所指定的最高频率进行定加速，直到达到所指定的输出脉冲数，进行定额减速。    各操作数设定范围如下。    [S1．]：最高频率。可设定范围：10～20000Hz，频率以10的倍数指定，最高频率中指定值的1/10为可减速的一次变速量，因此设定时设定在步进电动机不失调的范围。    [S2．]：总输出脉冲数。可设定范围：16位指令为1～32767个脉冲；32位指令为1～2147483647个脉冲。    设定值不满110时，脉冲不能正常工作，使用DPLSR时，此比例按(D1、D0)作为32位设定值。    [S3．]：加、减速度时间，可设定范围在500ms以下。    加速时间和减速时间以相同值动作。    [D．]：脉冲输出号码，只能指定为Y0或Y1，输出一定为晶体管。
