FX2系列PLC的读特殊功能模块指令

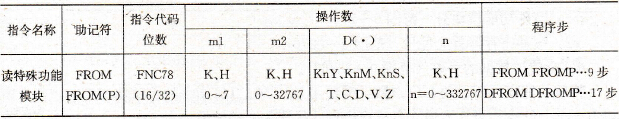

    该指令的助记符、指令代码、操作数和程序步如表5. 68所示。    表5.68    读特殊功能模块指令要素
    读特殊功能模块指令的应用如图5. 100所示。
    图5.100    读特殊功能模块指令的应用    FROM指令，是将编号为m1的特殊功能模块内从缓冲寄存器(BFM)号为m2开始的n个数据读入基本单元，并存储于从[D.]开始的n个数据寄存器中。    m1：特殊功能模块号（范围0～7）。接在FX2基本单元右边扩展总线上的功能模块（如模拟量输入单元、模拟量输出单元、高速计数器等），从最靠近基本单元开始顺次编为0～7号。    m2：缓冲寄存器首元件号（范围0～31）。    n：待传送数据的字数（范围0～31）。    若X10为OFF，FROM指令不执行。    当X10为ON时，将0号特殊功能模块内10号缓冲寄存器(BFM# 10)开始的1个数据读到基本单元，并存入D0中。
