FX2系列PLC的脉宽调制指令

来源：艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数和程序步如表 5. 58 所示。表 5.58 脉宽调制指令要素脉宽调制指令的应用如图 5. 88 所示。图 5. 88 脉宽调制指令的应用本指令控制 t 与 T0 的比率。

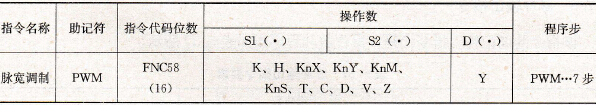

    该指令的助记符、指令代码、操作数和程序步如表5. 58所示。    表5.58    脉宽调制指令要素

    脉宽调制指令的应用如图5. 88所示。

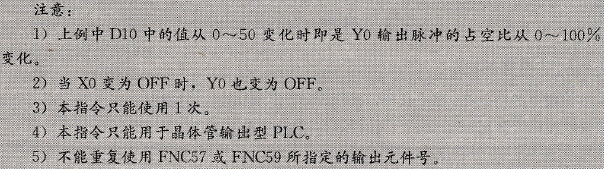

    图5. 88    脉宽调制指令的应用    本指令控制t与T0的比率。    [S1．]指定脉冲宽度，范围0～32，767ms。    [S2．]指定周期T0，范围1～32，767ms。    [D．]指定脉冲输出Y的元件号。输出的ON/OFF状态用中断方式控制。
