FX2系列PLC的脉冲密度指令

来源：艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数和程序步如表 5. 56 所示。表 5. 56 脉冲密度指令要素脉冲密度指令的应用如图 5. 86 所示。图 5. 86 脉冲密度指令的应用 [S1 ． ] 指定计数脉冲输入点

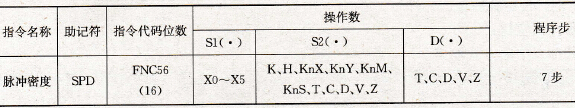

    该指令的助记符、指令代码、操作数和程序步如表5. 56所示。    表5. 56    脉冲密度指令要素
    脉冲密度指令的应用如图5. 86所示。
    图5. 86    脉冲密度指令的应用    [S1．]指定计数脉冲输入点。[S2．]指定计数的时间（以ms为单位）。[D．]指定计数结果存入处。    反复计数，则脉冲密度可在[D.]读出。[D.]占3个元件。    在图5. 86中，D1对X0脉冲的上升沿计数，100ms以后计数结果存入到D0。当结果存入D0时，D1复位，重新开始对X0的脉冲数计数。D2用来计算剩余时间。    D0的值正比于脉冲输入速度。本指令用于速度的测量。    在本指令用到的输入不得用于其他高速处理。    本指令为连续执行型。
