FX2系列PLC的ASCII码打印指令

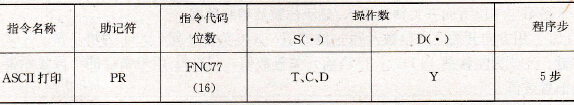

    该指令的助记符、指令代码、操作数和程序步如表5. 67所示。    表5. 67    ASCII码打印指令要素
    ASCII码打印指令应用如图5.99所示。
    图5. 99    ASCII码打印指令的应用    若如上所述的ASCII码存储于D300～D303，则送出A～G的ASCII码。    ASCII码送到输出Y0～Y7（高位）。另外，选通信号Y10和执行标志Y11亦动作。    在指令执行过程中X0 OFF，送数操作停止。当X0再次ON时，从头开始送数。此指令应用于晶体管输出型PLC。PR指令只能使用一次。若扫描时间太长，PR指令可用定时器中断的方式来执行。    通常PR指令只能送8个字符的ASCII码，但令16字方式标志M8027置1的话，PR指令也可以一次送16个字的ASCII码。当被送数的值为00H (NULL)时，送数结束。
