FX2系列PLC的区间比较指令

来源：艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数和程序步如表 5. 55 所示。表 5. 55 区间比较指令要素区间比较指令的应用如图 5. 85 所示。图 5. 85 区间比较指令的应用 [S2 ． ] 数据 [S1 ． ] 数据。

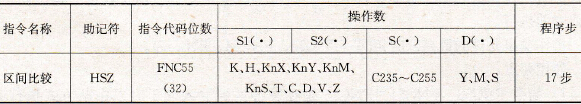

    该指令的助记符、指令代码、操作数和程序步如表5. 55所示。    表5. 55    区间比较指令要素
    区间比较指令的应用如图5. 85所示。
    图5. 85    区间比较指令的应用    [S2．]数据<[S1．]数据。    当C251<K100时Y10为ON，其他输出为OFF。    当K100<C251<K120时Y11为ON，其他输出为OFF。    当C251>K100时Y10为ON，其他输出为OFF。    计数、比较及外部输出均以中断方式执行。    如果用MOV指令重写计数器当前值，则计数器输出状态保持不变直到下一个计数过程。输出元件的高两位应相同。
