FX2系列PLC的比较复位指令

    该指令的助记符、指令代码、操作数和程序步参如表5. 54所示。    表5. 54    比较置位指令要素

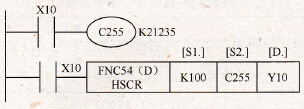

    比较复位指令的应用如图5. 84所示。
    图5. 84    比较复位指令的应用    此指令适用于配合高速计数器使用实现比较复位。图5. 84所示为高速计数器复位指令的梯形图实例。上例中当C255的当前值由99变为100或由101变为100时，Y10立即复位。    高速计数器以中断方式对相应输入脉冲的下降沿的个数计数。当计数器当前值达到预置值时，计数器的输出触点立即动作。利用HSCR指令，可以使设置和输出以中断方式立即执行。    使用要点同HSCS指令。
