FX2系列PLC的方向开关指令

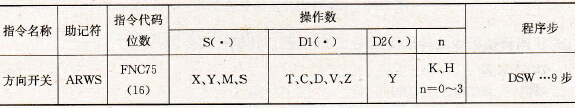

    该指令的助记符、指令代码、操作数和程序步如表5. 65所示。    表5. 65    方向开关指令要素
    方向开关指令的应用如图5. 97所示。
    图5. 97    方向开关指令的应用    本指令用于以方向开关移动输入／显示位数及增减数据。    [S．]用方向开关改变位数及每一位的值，X10为减1键，X11为增1键，X12为右移键，X13为左移键。[D1．]存当前开关置数值，[D2．]用带锁存的7段显示器显示当前置数值。    虽然D0中存数是以16位码方式，但为了方便均以BCD码表示(0～9999)。    当X0刚接通时，指定的位数是第3位，每按一次右移键X12，则指定位按以下顺序移动：第3位→第2位→第1位→第0位。    按左移键X13时，指定位按以下顺序移动：第3位→第0位→第1位→第2位→第3位。    被指定位可由接到选通信号(Y4～Y7)上的LED确认。    指定位的数值可由增1／减1键修改。    当前值可由7段显示器显示。    如上所述，利用ARWS指令可将需要的数据写入D0，并在7段显示上可监视写入的数据。“n”的选择和设定同指令SEGL。ARWS指令只能使用一次，且必须用晶体管输出型PLC。
