FX2系列PLC的比较置位指令

    该指令的助记符、指令代码、操作数和程序步如表5. 53所示。    表5. 53    比较置位指令要素
    比较置位指令的应用如图5. 83所示。

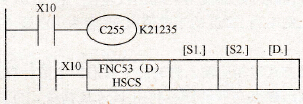

    图5. 83    比较置位指令的应用    此指令适用于配合高速计数器使用实现比较置位。图5. 83所示为高速计数器置位指令的梯形图实例。上例中当C255的当前值由99变为100或由101变为100时，Y10立即置1。    高速计数器以中断方式对相应输入脉冲的下降沿的个数计数。当计数器当前值达到预置值时，计数器的输出触点立即动作。利用HSCS指令，可以使设置和输出以中断方式立即执行。    操作输出元件的最高位应相同(FNC53、FNC54、FNC55)。    使用要点：    1)指令FNC53、FNC54、FNC55是在脉冲送到输入端子时以中断方式执行的。因此，若没有脉冲输入，即使X10为ON，而且比较条件满足[S1．]=[S2．]，输入Y10也不会动作。    2)外部复位标志：当标志M8025为ON时，所有相关的高速比较指令在高速计数器的复位输入为ON执行。这就解决了上面提到的初始条件的问题，而开始时总是要复位。    3) M8025适用于FNC53、FNC54、FNC55。    4)该指令是32位专用指令必须以DHSCS指令输入。
