FX2系列PLC的带锁存七段码显示指令

    该指令的助记符、指令代码、操作数和程序步如表5. 64所示。    带锁存七段码显示指令的应用如图5. 96所示。    表5. 64    带锁存的七段码显示指令要素

    图5. 96    带锁存的七段码显示指令的应用    用于控制一或二组7段显示的指令。SEGL指令只能使用一次。    SEGL指令用12个扫描周期显示4位数据（1或2组），完成4位显示后标志M8029置1。    本指令的执行条件一接通，则指令反复执行。若中途执行条件变为OFF，则指令停止执行。执行条件再次ON时，则从头开始反复执行。    (1)一组(n=0～3)    DO中数据(BIN码)转换BCD码(0～9999)顺次送到Y0～Y3。    Y4～Y7依次为各组的选通锁存信号。    (2)二组（n=4～7）    与一组时相似，D0的数据送Y0～Y3，D1的数据送Y10～Y13。D0、D1中的数据范围为0～9999。
    参数“n”的选择：参数“n”用于选择7段数据输入，选通信号的正／负逻辑及显示单元的组数（1或2）。    (1) PC选择    对于漏输出，当内部逻辑为1时是低电平，这称为负逻辑，对于源输出，当内部逻辑为1时是高电平，这称为正逻辑。    (2)7段显示逻辑
    (3)参数“n”的选择    n的设定取决于PC逻辑与7段显示逻辑的相互配合。一组4位显示：

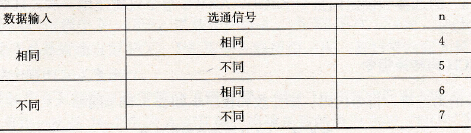

    二组4位显示：
    例如，PC及7段显示的逻辑关系。    PC：负逻辑；    显示数据输入：负逻辑（相同）；    选通信号：正逻辑（不相同）；    则对一组显示n=1，对二组显示n=5。
