FX2系列PLC的矩阵输入指令

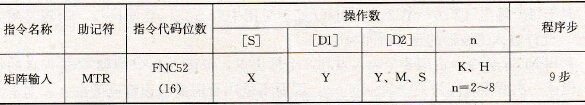

    该指令的助记符、指令代码、操作数和程序步如表5. 52所示。    表5. 52    矩阵输入指令要素
    矩阵输入指令的应用如图5. 81所示。
    图5. 81    矩阵输入指令的应用    利用MTR指令，可用由[S]指定的连续排列的8点输入与“n”点输出组成8列דn”行的输入矩阵。    占用由[S]指定的输入点开始的8个输入点。    占用由[D1]指定的输出开始的“n”个晶体管输出点。    在图5. 82电路中，三个输出点(Y20，Y21，Y22)反复顺次接通。当Y20接通时，读入第一行的输入状态，存入M30～M37。当Y22接通时，读人第二行的输入状态。存入M40—M47。余类推，如此反复执行。

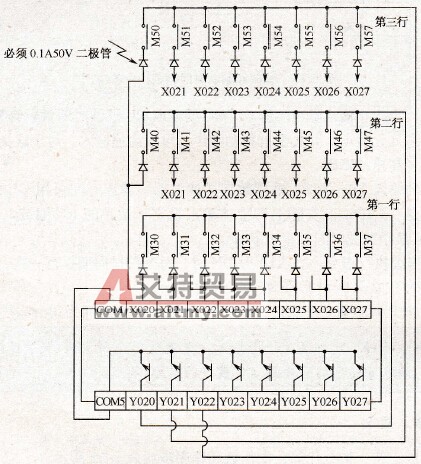

    图5. 82    矩阵输入指令电路    对于每个输出(Y20～Y22)，其I/O处理采用中断方式，立即执行，间隔时间为20ms，允许输入滤波器的延迟时间为10ms。    利用MTR指令，占用8个输入点和8个输出点，可读入8×8=64个输入点的状态。但读一次所需时间为20×8=16 0ms，因而不适用于需要快速响应的输入。如果输入点用X0～X7，则每行的读人时间可减至约10ms，即64点的读人时间减到约80ms。    若本指令的执行条件X0变为OFF，则M30～M57的状态保持不变。标志M8029在第一个读人周期完成后即置1。当执行条件(X0)变为OFF时，标志M8029复位（为0）。    本指令只能使用一次。
