FX2系列PLC的七段码译码指令

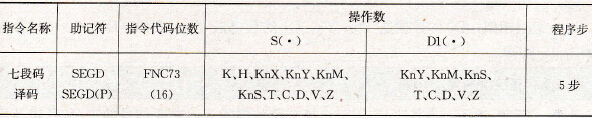

    该指令的助记符、指令代码、操作数和程序步如表5. 63所示。    表5.63    七段码译码指令要素
    七段码译码指令应用如图5. 95所示。
    图5.95    七段码译码指令的应用    七段译码指令SEGD是驱动七段显示器的指令，可以显示1bit十六进制数据。SEGD指令的梯形图如图5.95所示。其中[S.]存储待显示数据。该单元中低4位（只用低四位）所确定的十六进制数(0～F)经解码后存储于指定的元件[D.]中，[D.]的高8位保持不变。    该指令只是显示一位数据的指令。如显示多位需扩展。
