FX2系列PLC的译码指令

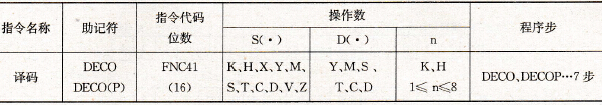

    该指令的助记符、指令代码、操作数和程序步如表5. 41所示。    表5. 41    译码指令要素
    译码指令也叫解码指令，其功能解释如下：    (1)目标操作数是位元件    当[D.]是位元件时，以源[S.]为首地址的n位连续的位元件所表示的十进制码值为Q，DECO指令把以[D.]为首地址目标元件的第Q位（不含目标元件位本身）置1，其他位置0。梯形图如图5. 60所示，其工作过程如图5.61所示。设源数据(X2X1X0)=(101)，则源数据为Q=20+22=5，因此从M10开始的第5位M15为1。当源数据Q为0，则第0位(即M10)为1。    若n=0时，程序不执行。n=0～8以外时，出现运算错误。若n=8时，[D.]位数为28=256。驱动输入OFF时，不执行指令，上一次译码输出置1的位保持不变。    若指令是连续执行型，则在各个扫描周期都会执行，这一点必须注意。
    图5. 60    译码指令的应用之一

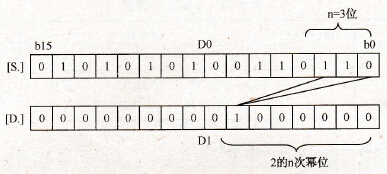

    图5.61    译码指令工作过程一    (2)目标操作数是字元件    当[D.]是字元件时，以源[S.]所指定字元件的低n位所表示的十进制码Q，DECO指令把以[D.]所指定目标字元件的第Q位（不含最低位）置1，其他位置0。梯形图如图5. 62所示，其工作过程如图5.63所示。7源数据(D0)=( 0101010100110110)．则有效的源数据Q=22+21=6，因此D1的第6位为1。当源数据为0时，第0位为1。    若n=0时，程序不执行。n=0～4以外时，出现运算错误。若n=4时，[D.]位数为24=16。驱动输入OFF时，不执行指令，上一次泽码输出置1的位保持不变。
    图5. 62    译码指令的应用之二
    图5. 63    译码指令工作过程二    若指令是连续执行型，则在各个扫描周期都会执行，这一必须注意。
