FX2系列PLC的刷新指令

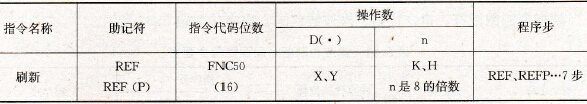

    该指令的助记符、指令代码、操作数和程序步如表5. 50所示。    表5. 50    刷新指令要素
    如前所述，FX2系列PC用I/O批处理的方法，即输入状态是在程序处理之前成批读入到输入映像寄存器的。而输出数据是在END指令执行后由输出映像寄存器通过输出锁存器输出到输出端子的。    本指令用于在某段程序处理开始时读入最新输入信息或用于在某一操作结束之后立即将操作结果输出。    该PLC采用输入输出一次刷新方式，输入端信息在0步运算前存入输入寄存器。输出端在执行END指令后，由输出数据存储器通过锁存存储器输出。但是在运算过程中，需要最新的信息以及希望立即输出运算结果时，可以使用输入输出刷新指令。

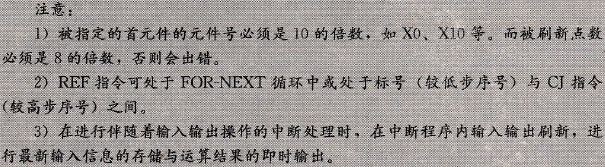

    1．输入刷新    输入刷新指令的应用如图5. 78所示。    若在执行本指令前X10～X17已经变为ON约10ms（滤波器响应延迟时间），则执行本指令时X10～X17的映像寄存器会变为ON。执行时仅限于X10～X17的8点输入刷新。    2．输出刷新    输出刷新指令的应用如图5. 79所示。
    图5.78    输入刷新指令的应用
    图5.79    输出刷新指令的应用    执行本指令时，与输出Y0～Y27对应输出锁存器的状态立即输出到输出端子。在输出响应延迟时间后输出触点动作。执行时仅限于对Y0～Y7、Y10～Y17、Y20～Y27的24点输出刷新。
