S7-200 PLC的数据存储器寻址

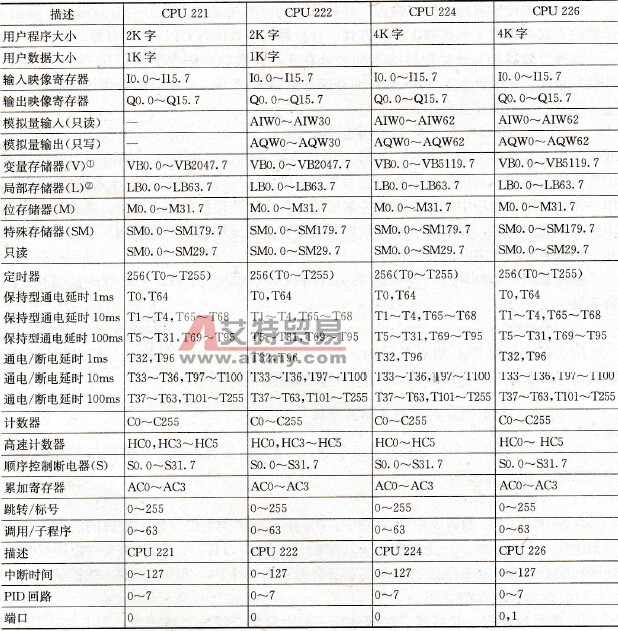

    在S7-200 PLC中所处理的数据有三种，即常数、数据存储器中的数据和数据对象中的数据。    (1)常数及类型    在S7-200 CPU的指令中可以使用字节、字、双字类型的常数，常数的类型可指定为十进制、十六进制、二进制或ASCII字符(‘SIMATIC')。PLC不支持数据类型的处理和检查，因此在有些指令隐含规定字符类型的条件下，必须注意输入数据的格式。    (2)数据存储器的寻址    1)数据地址的一般格式。数据地址一般由两部分组成，格式为：Aa1. a2。其中：A为区域代码(I，Q,M，SM，V)，al为字节首址，a2位地址(0～7)，如I10.1表示该数据在I存储区10号地址的第1位。    2)数据类型符的使用。在使用以字节、字或双字类型的数据时，除非所用指令已隐含有规定的类型外，一般都应使用数据类型符来指明所取数据的类型。数据类型符共有三个，即B（字节）、W（字）和D（双字），它的位置应紧跟在数据区域地址符后面，如对变量存储器有VB100、VW100、VD100。同一个地址，在使用不同的数据类型后，所取出数据占用的内存量是不同的。    (3)数据对象的寻址    数据对象的地址基本格式为：An，其中A为该数据对象所在的区域地址。A共有6种，即T（定时器）、C（计数器）、HC（高速计数器）、AC（累加器）、AIW（模拟量输入）、AQW（模拟量输出）。    S7-200 CPU存储器范围和特性如表6.8所示。    表6.8    S7-200 CPU存储器范围和特性表
    ①有的V存储器都可以存储在永久存储器区；    ②LB60～LB63为STEP 7-Micro/Win32的3.0版本或以后的版本软件保留。
