S7-200 PLC扩展单元的主要技术特性

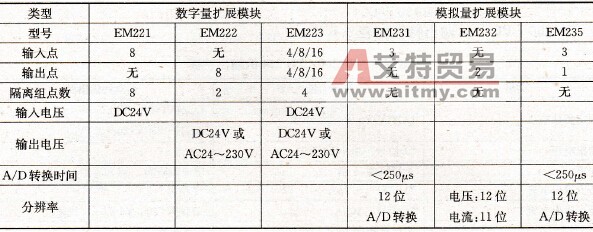

    S7-200系列PLC是模块式结构，可以通过配接各种扩展模块来达到扩展功能、扩大控制能力的目的。目前S7-200主要有三大类扩展模块。    (1)输入/输出扩展模块    S7-200 CPU上已经集成了一定数量的数字量I/O点，但如用户需要多于CPU单元I/O点时，必须对系统做必要的扩展。CPU 221无I/O扩展能力，CPU 222最多可连接2个扩展模块（数字量或模拟量），而CPU 224和CPU 226最多可连接7个扩展模块。    S7-200 PLC系列目前总共提供5大类扩展模块：数字量输入扩展模板EM221(8路扩展输入)；数字量输出扩展模板EM222（8路扩展输出）；数字量输入和输出混合扩展模板EM223 (8I/O，16I/O，32I/O)；模拟量输入扩展模板EM231，每个EM231可扩展3路模拟量输入通道，A/D转换时间为25μS，12位；模拟量输入和输出混合扩展模板EM235，每个EM235可同时扩展3路模拟输入和1路模拟量输出通道，其中A/D转换时间为25μs，D/A转换时间100μs，位数均为12位。    基本单元通过其右侧的扩展接口用总线连接器（插件）与扩展单元左侧的扩展接口相连接。扩展单元正常工作需要+ 5V DC工作电源，此电源由基本单元通过总线连接器提供，扩展单元的24V DC输入点和输出点电源，可由基本单元的24V DC电源供电，但要注意基本单元所提供的最大电流能力。    (2)热电偶/热电阻扩展模块    热电偶、热电阻模块(EM231)是为CPU 222、CPU 224、CPU 226设计的，S7-200与多种热电偶、热电阻的连接备有隔离接口。用户通过模块上的DIP开关来选择热电偶或热电阻的类型、接线方式、测量单位和开路故障的方向。    (3)通信扩展模块    除了CPU集成通信口外，S7-200还可以通过通信扩展模块连接成更大的网络。S7-200系列目前有两种通信扩展模块：PROFIBUS-DP扩展从站模块(EM277)和AS- i接口扩展模块(CP243-2)。    S7-200系列PLC输入/输出扩展模块的主要技术性能如表6.7所示。    表6.7    S7-200系列PLC输入/输出扩展模块的主要技术性能
