S7-200 PLC的扩展配置

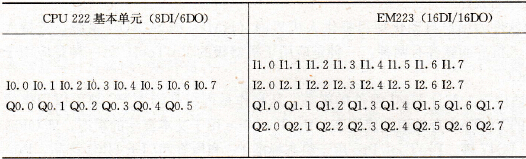

    S7-200的扩展配置是由S7-200的基本单元和扩展模块组成。其扩展模块的数量受两个条件约束：一个是基本单元能带扩展模块的数量；另一个是基本单元的电源承受扩展模块消耗DC5V总线电流的能力。    (1)由CPU 222组成的扩展配置    由CPU 222组成的扩展配置可以由CPU 222基本单元和最多两个扩展模块组成，CPU 222可以向扩展单元提供的DC5V电流为340mA。    例6.1 若扩展单元为16DI/16DO的EM223模块，查得该模块消耗DC5V总线电流为150/160mA，小于CPU 222，可以提供DC5V的电流，所以这种配置是可行的。

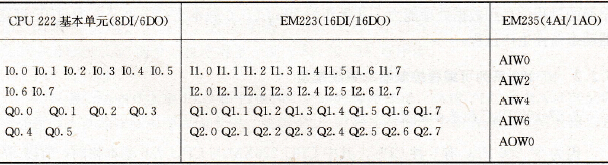

    例6.2 若扩展单元为16DI/16DO的EM223和4AI/1AO的EM235。查得：EM223模块耗DC5V总线电流为15 0/16 0mA，EM235模块耗DC5V总线电流为30 mA，总消耗电流为180/190mA，小于CPU 222，可以提供DC5V的电流，所以这种配置是可行的。
    (2)由CPU 224组成的扩展配置    由CPU 224组成的扩展配置可以由CPU 224基本单元和最多7个扩展模块组成，CPU 224可以向扩展单元提供的DC5V电流为660mA。    例6.3若扩展单元为4个16DI/16DO继电器输出EM223模块和2个8DI的EM221模块组成。查得：EM223继电器输出模块耗DC5V总线电流为150mA，EM221模块耗DC5V总线电流为30mA，总消耗电流为660mA，等于CPU 222，可以提供DC5V的电流，所以这种配置还是可行的。
