FX系列PLC的模拟量读取指令

来源：艾特贸易2017-06-04

简介该指令的助记符、指令代码、操作数和程序步如表 5. 80 所示。模拟量读取指令的应用如图 5. 115 所示。表 5. 80 模拟量读取指令要素读取 10 号通道的模拟量输入并存放在 D300 中图 5.

    该指令的助记符、指令代码、操作数和程序步如表5. 80所示。    模拟量读取指令的应用如图5. 115所示。    表5. 80    模拟量读取指令要素

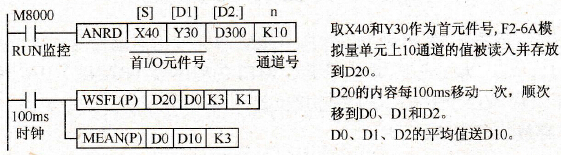

    读取10号通道的模拟量输入并存放在D300中    图5. 115    模拟量读取指令的应用    ANRD指令用于从F2-6A模拟量输入／输出单元中将模拟输入读入到FX2系列PC的指令。    “n”代表模拟量输入通道号(n=10、11、12、13)。    [S]和[D1]根据FX2-24EI的连接位置而确定。    [D2．]存放8位模拟量数据。    例如，下面程序用于计算3次取样的平均值，取样间隔为100ms，如图5.116所示。
应用范例     图5. 116    应用范例
