FX2系列PLC的编码指令

    该指令的助记符、指令代码、操作数和程序步如表5. 42所示。    表5. 42    编码指令要素
    其功能解释如下：    (1)源操作数是位元件    当[S.]是位元件时，以源[S.]为首地址、长度为2“的位元件中，最高位置1的位置被存放到目标[D.]所指定的元件中去，[D.]中数值的范围由n确定。梯形图如图5. 64所示，其工作过程如图5.65所示。源位元件的长度为2n=23=8位M10～M17，设(M17～M10)=(00100000)，则其最高置1位是M15，即第5位。将“5”位置数（二进制）存放到D10的低3位中。
    图5. 64    编码指令的应用之一

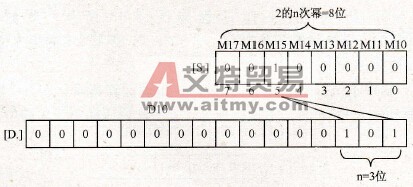

    图5. 65    编码指令工作过程一    当源数据的第一个（即第0位）位元件为1，则[D.]中存放0。当源数据中无1，出现运算错误。    若n=0时，程序不执行。n=1～8以外时，出现运算错误。若n=8时，[S]位数为28=256。驱动输入OFF时，不执行指令，上一次编码输出保持不变。    若指令是连续执行型，则在各个扫描周期都会执行，这一点必须注意。    (2)源操作数是字元件    当[S.]是字元件时，在其可读长度为2“位中，最高位置1的位被存放到目标[D.]所指定的元件中去，[D.]中数值的范围由n确定。梯形图如图5.66所示，其工作过程如图5. 67所示，源字元件的可读长度为2n=23=8位，其最高置1位是第5位。将“5”位置数（二进制）存放到Dl的低3位中。
    图5. 66    编码指令的应用之二

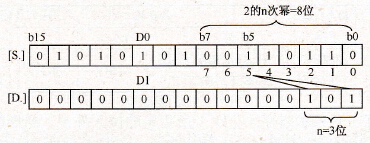

    图5. 67    编码指令工作过程二    当源数据的第一个（即第0位）位元件为1，则[D．]中存放0。当源数据中无1，出现运算错误。    若n=0时，程序不执行。n=1～4以外时，出现运算错误。若n=4时，[S]位数为24=16。驱动输入OFF时，不执行指令，上次编码输出保持不变。    若指令是连续执行型，则在各个扫描周期都会执行，这一点必须注意。
