FX系列PLC的NET/MINI网指令

    该指令的助记符、指令代码、操作数和程序步如表5. 79所示。    表5.79    NET/MINI网指令要素

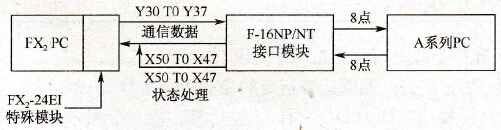

    MNET指令用于FX2系列PC与F-16NP/NT接口模块之间进行ON/OFF信号的通信。I/O首元件号由FX2 -24EI的连接位置来决定。    NET/MINI网指令的传送信号如图5.113所示。
    图5.113    NET/MINI网指令    MELSEC-NET/MINI网概况，NET/MINI网指令的梯形图如图5.114所示。
    图5.114    NET/MINI网指令的梯形图    F-16NP/NT接口模块是用来在A系列PC与微型PC之间传送ON/OFF信号的。    F-16NP:用光纤将A系列PC（AJ71P32模块）与F2系列PC连接起来。两站之间最远通信距离为50m。    F-16NT:用双绞线将A系列PC（AJ71P32模块）与F2系列PC连接起来。两站之间最远通信距离为10m。    用一个F-16NP/NT接口，A系列PC与FX2系列PC间可传送8点ON/OFF状态。最多可以连接32台FX2系列PC。
