简介1.内容与要求 按下启动按钮SB1后,红灯发光,3s后,黄灯与绿灯以黄灯发光1s、绿灯发光2s的规律交替发光5次,然后红灯、黄灯、绿灯一齐发光4s后熄灭。要求: 1)程序能连续运行。

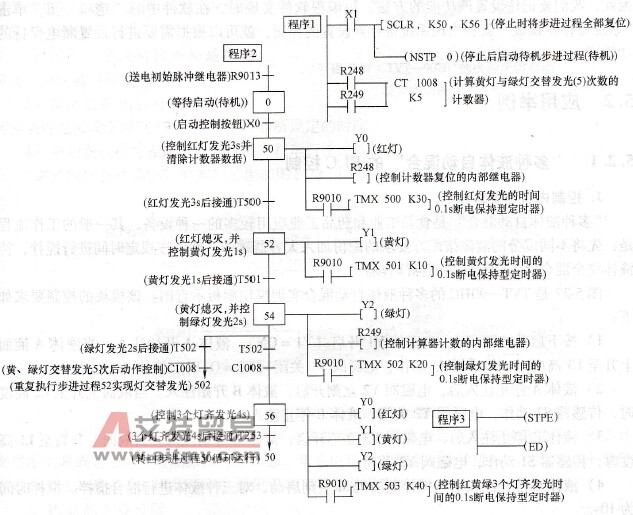

1.内容与要求 按下启动按钮SB1后,红灯发光,3s后,黄灯与绿灯以“黄灯发光1s、绿灯发光2s”的规律交替发光5次,然后红灯、黄灯、绿灯一齐发光4s后熄灭。要求: 1)程序能连续运行。 2)用按钮SB2作停止控制,停止后按SB1可重新启动。 3)若突然的断电,程序能保持当前的运行状态,重新送电后能在停止或停电的状态上继续运行。 2.学习重点 1)学习断电保持功能的步进程序。 2)学习步进程序断电保持的实现。 3.实训步骤 (1)了解具有断电保持功能的步进梯形图程序步进程序是具有断电保持功能的,要实现这个功能就要通过设定系统寄存器,和之前学过的设定具有断电保持功能的软元件的方法基本一样。用编程软件实现,在软件中的“选项”里,单击“系统寄存器设置”就会出现系统寄存器设置的界面,在NO. 14保持步进梯形图程序上打“√”就可以把所有的步进程序设置为断电保持功能。使用功能后,在突然断电时会保持正在运行的当前步进过程,重送电后会恢复此步进过程的执行。但若步进过程中的元件(T、C、DT、M)断电时需保持当前值或当前状态,也需要使用具有断电保持功能的元件。 (2) PLC的I/O分配与接线本实训任务的接线与5.1.5节实训任务基本相同,可根据5.1.5节实训任务的PLC I/O分配表(见表5-12)进行接线,但由于不用执行开关SA1“取消黄灯与绿灯的交替发光”这一要求,所以可取消开关SA1与X2的连接线。 (3) PLC程序的编写步进过程转移图(供参考)如图5-26所示。 图5-26 步进过程转移图 图5-26所示的程序与5.1.5节实训任务图5-23所示的程序基本相同,不同点有: 1)全部步进过程、定时器(T)和计数器(C)设置为有断电保持功能的。 2)取消图5-23程序中步进过程20~26的跳转。 (4)程序的执行与调试通过阅读图5-26的步进过程转移图,将程序改用步进梯形图程序或指令程序输入(由于与5.1.5节实训任务程序基本相同,编写图5 -26所示的程序时,可调出5.1.5节实训任务的图5-25程序进行修改)。将程序传送到PLC,进行程序调试,直至满足以下的控制要求: 1)正常运行。按下启动按钮SB1,红灯发光,3s后熄灭,同时黄灯与绿灯交替发光5次,然后改变为红灯、黄灯、绿灯一齐发光,4s后重复上述过程。 2)停止控制。按下停止按钮SB2,3个灯熄灭,运行停止;再按SB1,又重新开始运行。 3)断电保持。将PLC电源切断,运行停止;重新将PLC电源送电,程序在断电时的当前状态上恢复运行。 4.分析与思考 从图5-26所示的程序可知,在步进控制程序中,要在断电时实现当前运行过程与过程中运行数据的保持,需要运用具有断电保持功能的定时器、计数器和内部继电器等元器件。因此,我们要记住设置该功能的方法。用编程软件实现时,在软件中的“选项”里,单击“系统寄存器设置”就会出现系统寄存器设置的界面,就可以根据需要进行设置断电保持的功能了。
