FX系列PLC的模拟量输入指令

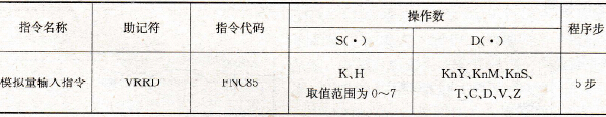

    该指令的助记符、指令代码、操作数和程序步如表5. 76所示。    表5. 76    模拟量输入指令要素
    模拟量输入指令VRRD (Variable Resistor Read)的功能指令编号为FNC85，源操作数可取K、H，[S.]用来指定模拟量的编号，取值范围为0～7，目标操作数可取KnY、KnM、KnS、T、C、D、V和Z，只有16位运算，占5个程序步。    FX2N-8AV-BD是内置式8位8路模拟量功能扩展板，板上有8个小型电位器，用VRRD指令读出的数据(0～255)与电位器的角度成正比。图5.110中的X0为ON时，读出0号模拟量的值（[S．]=0），送到D0后作为定时器T0的设定值。也可以用乘法指令将读出的数乘以某一系数后作为设定值。
    图5.110    模拟量输入指令的应用
