S7-200 PLC的逻辑运算指令

来源：艾特贸易2017-06-04

简介1) 字节的与、或、异或及取反指令，如表 9. 29 所示。表 9.29 字节的与、或、异或及取反指令 2) 字的与、或、异或及取反指令，如表 9. 30 所示。表 9. 30 字的与、或、异或及取反指令

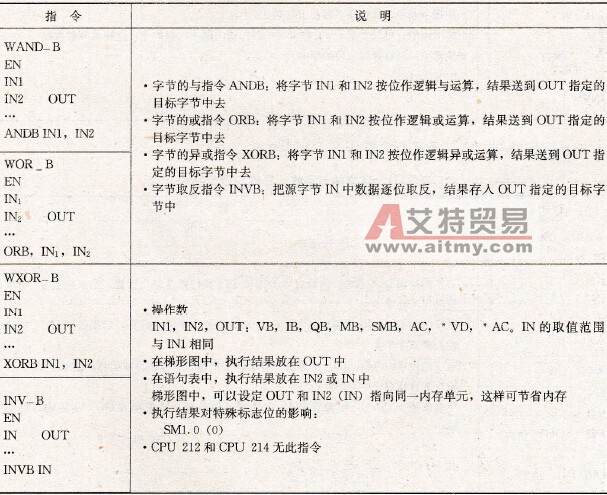

    1)字节的与、或、异或及取反指令，如表9. 29所示。    表9.29    字节的与、或、异或及取反指令

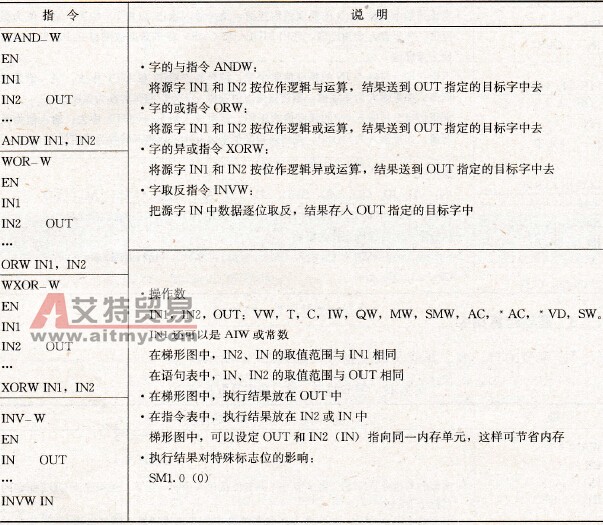

    2)字的与、或、异或及取反指令，如表9. 30所示。    表9. 30    字的与、或、异或及取反指令

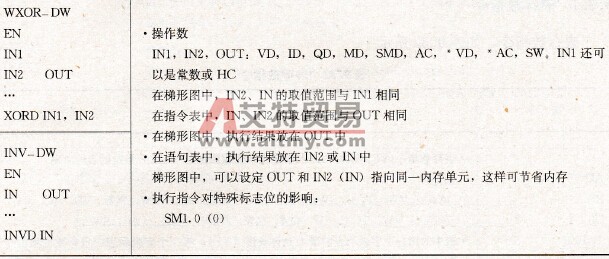

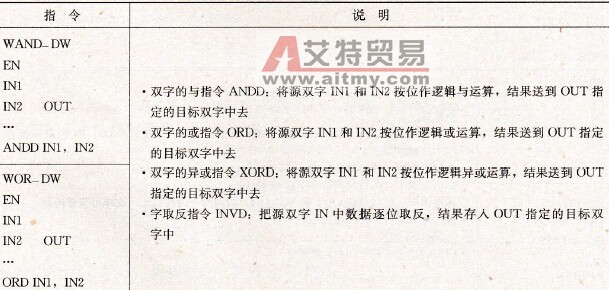

    3)双字的与、或、异或及取反指令，如表9. 31所示。    表9. 31    双字的与、或、异或及取反指令

    与、或、异或指令应用举例如图9.5所示，取反指令应用举例如图9.6所示。

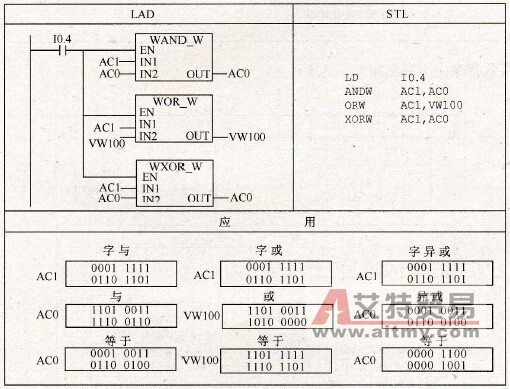

    图9.5    与、或、异或指令应用举例

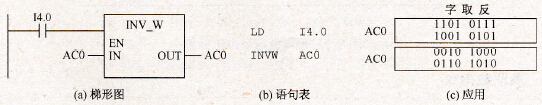

    图9.6    取反指令应用举例
