FX系列PLC的十六进制转换指令

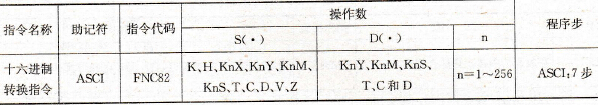

    该指令的助记符、指令代码、操作数和程序步如表5. 73所示。    表5.73    十六进制转换指令要素
    HEX→ASCII码转换指令ASCI的功能指令编号为FNC82，源操作数可取所有的数据类型，目标操作数可取KnY、KnM、KnS、T、C和D，只有16位运算，占7个程序步。    HEX是十六进制数的缩写，该指令将[S．]中的HEX转换为ASCII码。M8000在运行时接通。

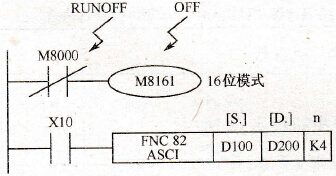

    图5.104    十六进制转换指令应用一    图5.104中的M8161（M8161与RS、HEX、CCD指令公用）在运行时一直关断，此时为16位模式，每4个HEX占一个数据寄存器，转换后每两个ASCII码占一个数据寄存器，转换的字符个数由n指定，n=1～256。    设D100中存放的是十六进制数0ABCH，X10为ON时，ASCI指令将D100中的十六进制数0ABCH转换为对应的4个ASCII码，存入D200和D201，0对应的ASCII码30H存入D200的低位字节，十六进制数C对应的ASCII码43H存入D201的高位字节。    图5.105中的M8161在运行时一直接通，此时为8bit模式．[S.]中的HEX数据被转换为ASCII码，传送给[D.]的低8位，其高8位为0，十六进制数0对应的ASCH码30H存入D200的低位字节，十六进制数0CH对应的ASCII码43H存入D203的低位字节。

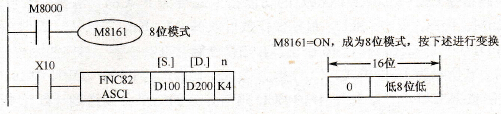

    图5.105    十六进制转换指令应用二
