FX系列PLC的八进制位传送指令

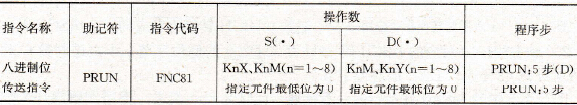

    该指令的助记符、指令代码、操作数和程序步如表5. 72所示。    表5. 72    八进制传送指令要素
    PRUN指令利用并行通信适配器FX2-40AP／AW，把源操作数传送到指定的位元件区域，用专用标志M8070和M8071来控制数据传送。PRUN指令在梯形图中使用的情况如图5. 103所示。    [S.]指定主站、从站的输入元件号。    [D.]指定主站、从站接收数据的辅助继电器。    利用PRUN指令后，主站的输人数据可以在从站的辅助继电器M800～M899中指定的位元件区域读到。同理，从站的输入数据可以在主站的辅助继电器M900～M999中指定的位元件区域读到。元件号以八进制为单位。
    图5.103    八进制位传送指令
