FX系列PLC的串行通信指令

    该指令的助记符、指令代码、操作数和程序步如表5. 70所示。    表5. 70    串行通信指令要素
    串行通信指令的应用如图5. 102所示。    该指令是功能扩展板发送和接收串行数据的指令。RS指令用于对FX系列PLC的通信适配器FX-232ADP进行通信控制，实现PLC与外围设备间的数据传送和接收。RS指令在梯形图中使用的情况如图5.102所示。

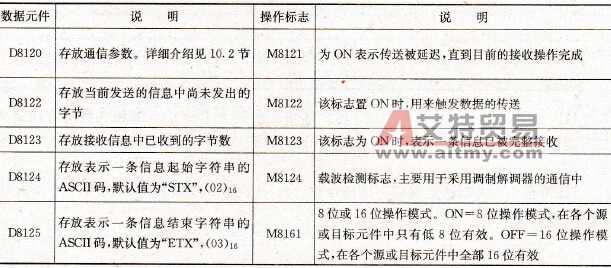

    图5.102    串行通信指令的应用    [S]指定传送缓冲区的首地址。    [m]指定传送信息长度。    [D]指定接收缓冲区的首地址。    [n]指定接收数据长度，即接收信息的最大长度。    1) RS指令使用说明。    ①发送和接收缓冲区的大小决定了每传送一次信息所允许的最大数据量，缓冲区的大小在下列情况下可以修改。    发送缓冲区  在发送之前，即M8122置ON之前。    接收缓冲区——信息接收完后，且M8123复位前。    ②在信息接收过程中不能发送数据，发送将被延迟(M8121为ON)。    ③在程序中可以有多条RS指令，但在任一时刻只能有一条被执行。    2) RS指令自动定义的软元件，如表5.71所示。    表5. 71    RS指令自动定义的软元件
