S7-200 PLC的移位与循环移位指令

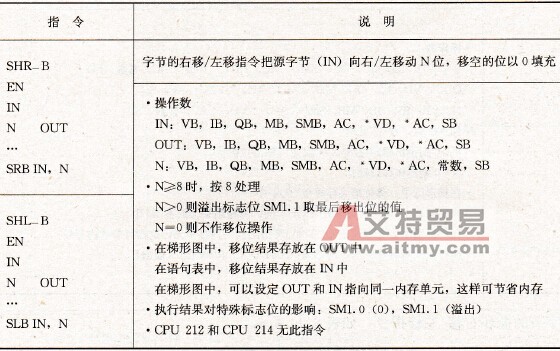

    1)字节的右移/左移指令，如表9.8所示。    表9.8    字节的右移/左移指令

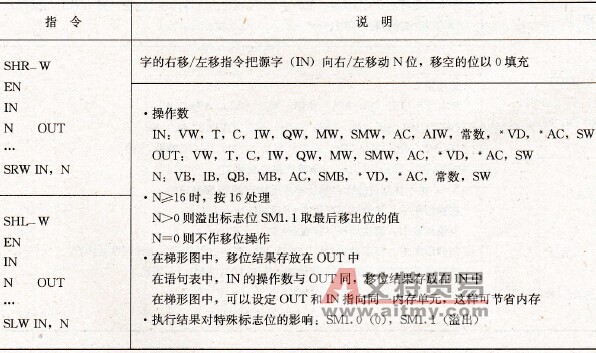

    2)字的右移/左移指令，如表9.9所示。    表9.9    字的右移/左移指令

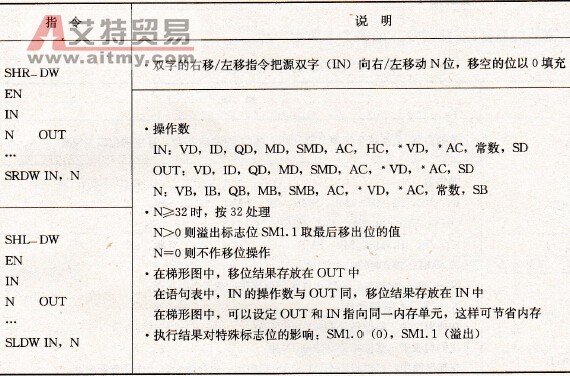

    3)双字的右移/左移指令，如表9. 10所示。    表9.10    双字的右移/左移指令

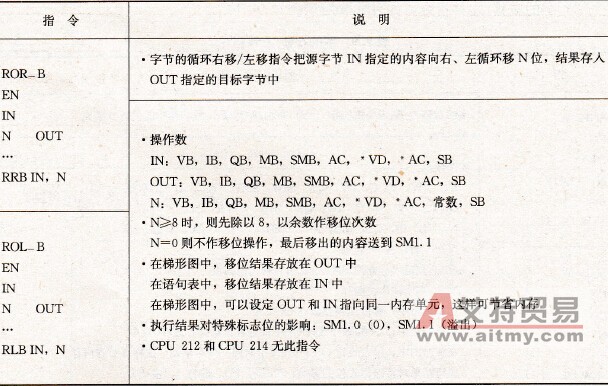

    4)字节的循环右移/左移指令，如表9. 11所示。    表9.11    字节的循环右移/左移指令

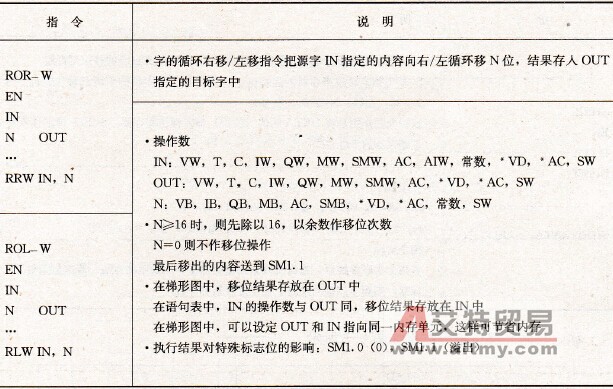

    5)字的循环右移/左移指令，如表9. 12所示。    表9.12    字的循环右移/左移指令

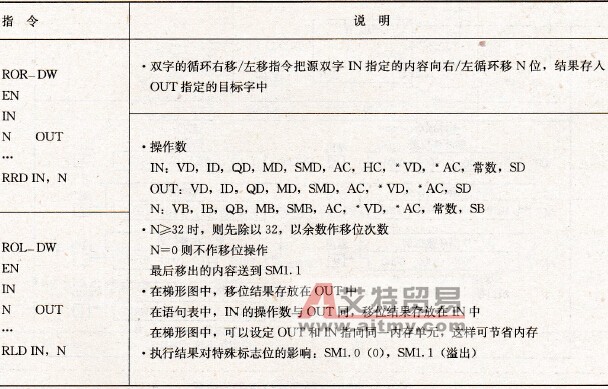

    6)双字的循环右移/左移指令，如表9. 13所示。    表9.13    双字的循环右移/左移指令
    7)移位寄存器指令，如表9. 14所示。    表9.14    移位寄存器指令

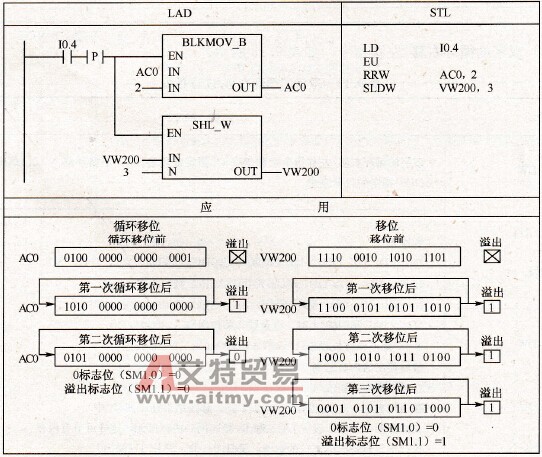

    移位与循环移位指令举例如图9.3所示。
    图9.3    移位与循环移位指令的应用
