S7-200 PLC基本指令在报警电路中的应用举例
来源:艾特贸易2017-06-04
简介输入点 I0.0 为报警输入条件,即 I0.0=ON 要求报警。输出 Q0.0 为报警灯, Q0.1 为报警蜂鸣器。输入条件 I0.1 为报警响应。 I0.1 接通后 Q0.0 报警灯从闪烁变为常亮,同时 Q0.1 报警蜂鸣器关断

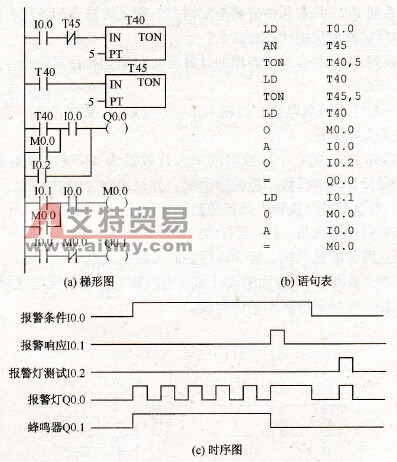

输入点I0.0为报警输入条件,即I0.0=ON要求报警。输出Q0.0为报警灯,Q0.1为报警蜂鸣器。输入条件I0.1为报警响应。I0.1接通后Q0.0报警灯从闪烁变为常亮,同时Q0.1报警蜂鸣器关断。输入条件I0.2为报警灯的测试信号。I0.2接通则Q0.0接通。定时器T40和定时器T45构成振荡电路,每0.5s OFF、0.5s ON,反复循环。报警电路如图7. 29所示。 图7. 29 报警电路
