S7-200 PLC基本指令在二分频电路中的应用举例

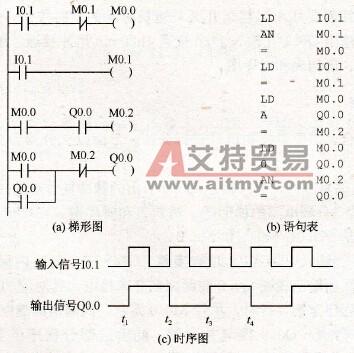

    在许多控制场合，需要对控制信号进行分频。下面以二分频为例来说明PLC是如何来实现分频的。    输入I0.1引入信号脉冲，要求输出Q0.0引出的脉冲是前者的二分频。    图7. 28所示是二分频电路的梯形图、语句表和时序图。在梯形图中用了三个辅助继电器，编号分别是M0.0、M0.1和M0.2。    在图7. 28中，当输入I0.1在t1时刻接通(ON)时，此时内部辅助继电器M0.0上将产生单脉冲。然而输出线圈Q0.0在此之前并未得电，慕对应的常开触点处于断开状态。因此，扫描程序至第3行时，尽管M0.0得电，内部辅助继电器M0.2也不可能得电。扫描至第4行时，Q0.0得电并自锁。此后这部分程序虽多次扫描，但由于M0.0仅接受一个扫描周期，M0.2不可能得电。Q0.0对应的常开触点闭合，为M0.2的得电做好了准备。
    图7. 28    二分频电路    等到t2时刻，输入I0.1再次接通(ON)，M0.0上再次产生单脉冲。因此，在扫描第3行时，内部辅助继电器M0.2条件满足得电。M0.2对应的常闭触点断开。执行第4行程序时，输出线圈Q0.0失电，输出信号消失。以后，虽然I0.1继续存在，由于M0.0是单脉冲信号，虽多次扫描第4行，输出线圈Q0.0也不可能得电。    在t3时刻，输入I0.1第三次出现(ON)，M0.0上又产生单脉冲，输出Q0.0再次接通。t4时刻，输出Q0.0再次失电，如此循环往复。输出正好是输入信号的二分频。这种逻辑每当有控制信号时就将状态翻转( ON/OFF/ON/OFF)，因此也可用作触发器。
