S7-200 PLC的比较指令

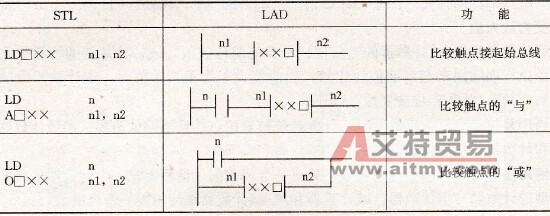

    比较指令是将两个操作数按指定的条件作比较，条件成立时，触点就闭合。其STL、LAD形式及功能参见表7.7。比较指令为上、下限控制等提供了极大的方便。    表7.7    比较指令的STL、LAD形式及功能
    表7.7中，“××”表示操作数n1、n2所需满足的条件：    ==等于比较，如LD□==n1，n2，即n1==n2时触点闭合。    >=大于等于比较，如，即n1>= n2时触点闭合。    <=小于等于比较，如，即n1<=n2时触点闭合。    “□”表示操作数n1、n2的数据类型及范围：    B Byte，字节比较，如LDB= =IB2，MB2。    W Word，字的比较，如AW>=MW2，VW12。    D Douhle Word，双字的比较，如OD<=VD24，MDΦ。    R Real，实数的比较（实数应存放在双字中，仅限于CPU 214以上）。
