S7-200 PLC的触点串联指令

来源：艾特贸易2017-06-04

简介触点串联指令为 A (And) 、 AN (And Not) 。 A (And) ：与指令。用于单个常开触点串联连接。 AN(And Not) ：与反指令。用于单个常闭触点串联连接。图 7.2 所示梯形图及语句表表示上述两条基本

    触点串联指令为A (And)、AN (And Not)。    A (And)：与指令。用于单个常开触点串联连接。    AN (And Not)：与反指令。用于单个常闭触点串联连接。    图7.2所示梯形图及语句表表示上述两条基本指令的用法。    A、AN指令使用说明：    1)A、AN是单个触点串联连接指令，可连续使用。但在用梯形图编程时会受到打印宽度和屏幕显示的限制，S7-200 PLC的编程软件中规定的串联触点使用上限为11个。    2)若要串联多个触点组合回路时，须采用后面说明的ALD指令。    3)若按正确次序编程，可以反复使用=指令，参见图7.2中，=Q0.1。若按图7.3所示的次序编程就不能连续使用=指令进行编程。    4)A、AN的操作数：I，Q，M，SM，T，C，V和S。

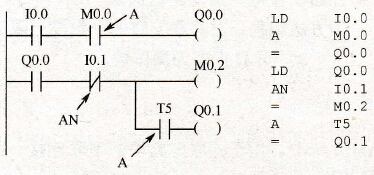

A、AN指令的使用     图7.2    A、AN指令的使用
错误次序电路     图7.3    错误次序电路
