S7-200 PLC的逻辑取及线圈驱动指令

    逻辑取及线圈驱动指令为LD (Load)、LDN (Load Not)、=(Out)。    LD(Load)：取指令，由常开触点逻辑运算开始。    LDN (Load Not)：取反指令，由常闭触点逻辑运算开始。    =(Out)：线圈驱动指令。    图7.1所示梯形图及语句表表示上述三条基本指令的用法。

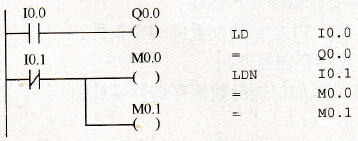

    图7.1    LD、LDN、=指令的使用    LD、LDN、=指令使用说明：    1) LD、LDN指令用于与输入公共线（输入母线）相连的触点，在分支电路块的开始处也要使用LD、LDN指令，与后面的OLD、ALD指令配合完成块电路的编程。    2)=指令用于输出继电器、辅助继电器、定时器及计数器等，但不能用于输入继电器。    3)并联的一指令可以连续使用任意次。    4)在同一程序中不要使用双线圈输出，即同一个元器件在同一程序中只使用一次=指令。    5) LD、LDN的操作数：I，Q，M，SM，T、C、V和S。=指令的操作数为：Q，M，SM，V，S、T和C也作为输出线圈，但在S7-200 PLC中输出时不以使用=指令形式出现（见定时器和计数器指令）操作数：Q，M，SM，T，C，V和S。
