S7-200 PLC的“与”ENO指令

    ENO是LAD中指令盒的布尔量输出。如果指令盒的输入有能流，而且执行没有错误，ENO输出就把能流传到下一个指令盒。ENO可以作为允许位表示指令成功执行。    借助堆栈，ENO位用来影响其后指令执行的能流。    STL指令没有EN输入。对于要执行的指令栈顶必须是1。    在STL中没有ENO输出，但是，带有ENO的LAD指令对应的STL指令置一个特殊的ENO位。该位用“与”ENO(AF.NO)指令访问。AENO可以用来产生和指令盒的ENO位同样的效果。    指令格式：AEN()    AENO指令无操作数，且只在STL中使用，它将栈顶值和ENO位的逻辑进行与运算，运算结果保存到栈顶。AENO指令的用法参见图7.22。

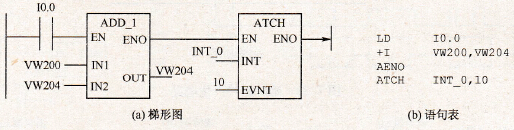

    图7.22    AENO指令的应用
