S7-200 PLC的循环指令

    FOR指令和NEXT指令必须成对使用，FOR标记循环的开始，NEXT标记循环的结束。FOR标记在FOR和NEXT标记之间执行指令，必须给FOR指令指定当前循环计数(INDX)、初值(INIT)和终值(FINAL)。    NEXT指令标记循环的结束，并且置栈顶值为1。    例如，给定初值(INIT)为1，终值(FINAL)为10，那么随着当前计数值(INDX)从1增加到10，FOR与NEXT之间的指令被执行10次。    如果初值大于终值，那么循环体不被执行。每执行一次循环体，当前计数值增加1，并且将其结果同终值作比较，如果大于终值，那么终止循环。    FOR/NEXT指令的作用如图7.19所示。

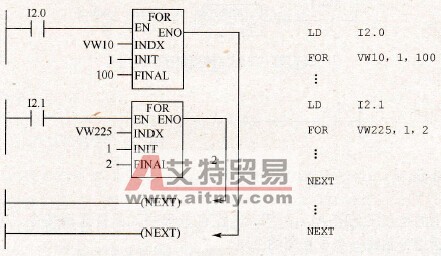

    图7.19    FOR/NEXT指令的应用    FOR:使ENO=0出错的条件是：SM4.3（运行时间），006（间接寻址）。
