S7-200 PLC有效状态和1×4×（1倍/4倍）模式的选择

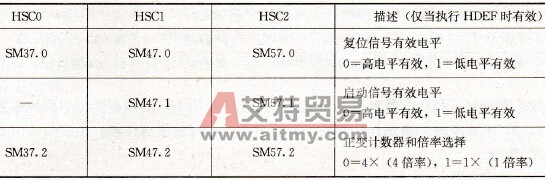

    HSC1和HSC2有三个控制位，用于设定复位、启动输入的有效形式和选择1×/4×（1倍/4倍）计数模式（仅用于正交计数器）。它们位于有关计数器的控制字节中，并且仅当执行HDEF指令时才会用到。表9.65列出了它们的意义。    表9. 65    复位、启动信号的有效形式以及HSC1和HSC2的倍率选择
    在使用HDEF指令前，必须先设置好这些控制位。否则，计数器采用默认值（复位和启动信号为高电平有效，对于正交计数，倍率为4×）。一旦HDEF执行，就不能更改这些控制位。如果一定要更改的话，就需要进入STOP模式。
